基本原理

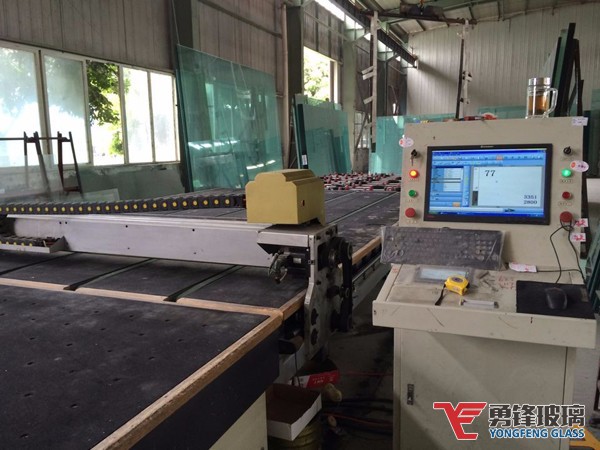

其工作原理是將被切割的玻璃由輸送帶輸送到工作臺上，首先機械定位把玻璃位置對好，帶有金剛石刀輪的切割頭靠程序控制分別沿X向和Y向移動，對基板進行切割。機器的控制部分采用CNC運動控制卡，驅動部分應用了先進的交流伺服電機。

設備組成機構

全自動切割機：由底架機構、橫梁機構、玻璃加工桌面、刀頭機構、輸送機構、機械定位機構、電氣控制系統組成。

詳細工作步驟

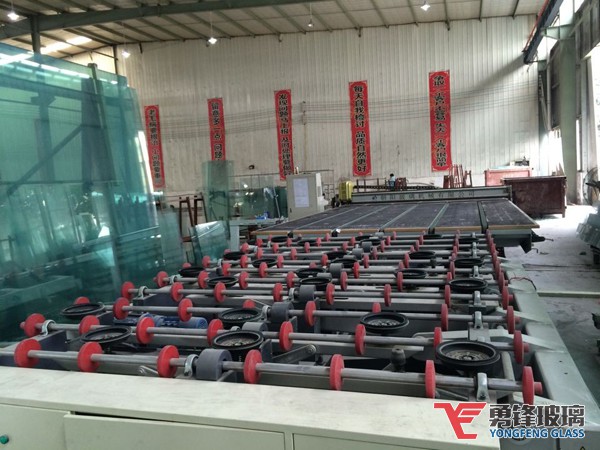

整個工作過程有PLC自動控制或手動控制均可完成，手動方式主要在設備調整和維修時適用，每個動作可單獨完成，也可用來進行正常工作。給出取片信號（人工、自動均可）后，翻轉、系統工作，電機驅動機械反轉機構使吸盤臂翻起，并達到和玻璃一樣的傾斜角度時翻轉停止，前移動電機使吸盤移動，頂部吸盤旁的檢測開關接觸到玻璃時，前移電機停止。此時真空系統工作，吸盤開始吸附玻璃，當真空壓力開關達到設定壓力時，根據玻璃厚度可調真空泵停止，吸盤的伸縮連桿機構通過電機驅動把玻璃提升起來，在此工位約停數秒后，確保單片玻璃吸起，電機驅動機械翻轉機構使玻璃反轉至傳輸臺面，伸縮連桿機構使吸盤與玻璃同時降落，吸盤吹壓縮空氣快速釋放玻璃，傳動機構啟動將 玻璃片送到上片機前端至信號點停止。接著整個機架移動自動找到零位后停止，等待切割臺發出信號，便可與切割臺同速將玻璃片送至切割臺上，玻璃送出后自動循環上片程序工作，此機臺可根據所需玻璃厚度任意選定工位取片。

我公司采用的智能型全自動玻璃切割系統，采用歐洲先進算法，排版優化率高，速度快。切割更加方便、更加準確、更加高效。可隨意切割異形玻璃。用于電器玻璃、家具玻璃、建筑玻璃、中空玻璃、太陽能玻璃等各類玻璃切割生產作業。
